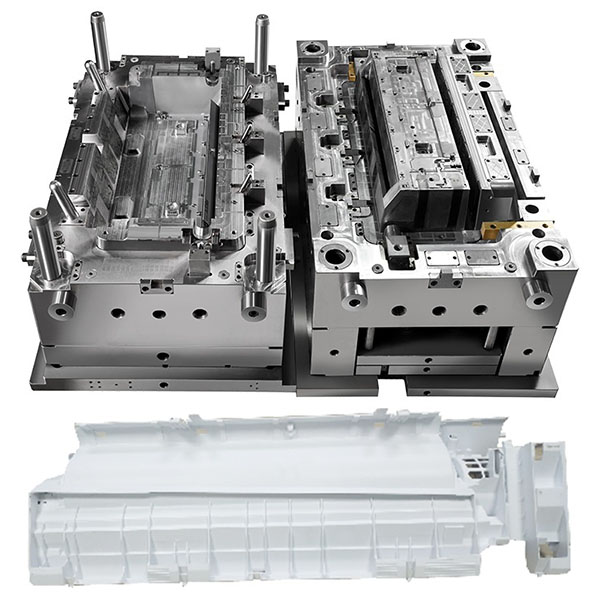

ilmastointilaitteen keskiosan ruiskupuristettu kestävä rakenne

Ilmastointilaitteiden keskiosan ruiskupuristustuotteissa korostetaan mittatarkkuutta, kokoonpanon sopivuutta, rakenteellista jäykkyyttä ja pinnan laatua. Ne soveltuvat erilaisille teknisille muoveille ja pintarakenteille, ja niitä käytetään laajalti asuin- ja kaupallisten ilmastointilaitteiden ja niiden komponenttien valmistuksessa.

Tyypillisiä käyttökohteita:

1. keskiosat, tukikehykset ja väliseinät sisä- tai ulkoyksiköille.
2. Asennusalustat ja paikannusrakenteet piirilevyille ja ohjauskokoonpanoille.
3. Paikannus- ja ohjausrakenteet puhaltimille, ilmakanaville, suodattimille ja ulostulokomponenteille.
4. Yhdistetyt toiminnalliset osat, joissa on integroitu napit, tappien sijainnit ja inserttien sijainnit toissijaisen kokoonpanon vähentämiseksi.

muotin rakenne ja suunnittelun huomioitavat seikat:

1. ontelon kokoonpano ja asettelu: valitse yksi- tai moniontelomalli osan koon ja tavoitellun tuotantomäärän perusteella; vasen-oikea-symmetrisille tai useamman version osille harkitse sovitettuja muotteja tai vaihdettavia ytimiä.
2. syöttöjärjestelmä: priorisoi kuumakanavainen tai kylmäkanavainen valinta materiaalin ja ulkonäön vaatimusten mukaan; käytä mikro- tai venttiilipinnasyöttöjä ohutseinäisissä tai ulkonäöltään kriittisissä alueissa syöttöjälkien minimoimiseksi.
3. jäähdytyspiirit ja lämpötilan säätö: vastaavat jäähdytyspiirit ja paikalliset lämmitys-/lämpötilan säätöratkaisut voivat vähentää merkittävästi vääntymistä ja mittapoikkeamia sekä lyhentää syklin kestoa.
4. ontelon ja vertailupinnan työstö: vaadi hienoa työstöä ja vakaata vertailupinnan paikannusta kokoonpanon vertailupinnoille ja paikannusrei’ille; käytä tarvittaessa kovaa kromipinnoitusta tai peilipintaa kulutuskestävyyden ja pinnan laadun parantamiseksi.
5. Ejektio- ja sivuttaismekanismit: Suunnittele sivuvetimet, liukukappaleet tai yhdistelmäejektio-mekanismit nappeja, sisäisiä nystyröitä tai jälkisisältöpaikkoja varten, jotta ohuet ripat ja pienet yksityiskohdat eivät vahingoitu tai muodonmuutos.
6. jännityksen hallinta ja virtauksen tasapaino: vähennä virtauksen aiheuttamia jännityskeskittymiä ja epätasaista kutistumista oikealla ripojen sijoittelulla, seinämän paksuuden muutoksilla, viisteillä ja leikkausasentojen järjestelyillä.

yleiset materiaalit ja materiaalien valintaa koskevat suositukset:

1. yleiset teknilliset muovit: ABS, PC, ABS, PC, PPE, PA (lasikuitulujitteinen) ja TPE (joustavat kosketuspinnat tai tiivisteet).
2. toiminnalliset vaatimukset: sähkökomponenttien lähellä oleville tai palonkestävyyttä vaativille osille on suositeltavaa valita materiaalit, jotka täyttävät UL94-standardin tai vastaavan palonkestävyysluokituksen vaatimukset; pitkäaikaiseen altistumiseen tai korkean lämpötilan ympäristöihin on suositeltavaa valita lämmönkestäviä ja kellastumista estäviä materiaaleja.
3. materiaalivalintaan vaikuttavat tekijät: mekaaninen lujuus, väsymiskestävyys, mittatarkkuus, lämmön- ja säänkestävyys, pinnan työstettävyys ja kustannukset.

Ruiskupuristusprosessi ja tuotantovirta:

1. Kokeellinen muovaus ja parametrien tarkistus: Alustavassa kokeellisessa muovauksessa on tarkistettava täyttökuviot, pitopaineprofiilit, jäähdytystehokkuus ja vääntymiskäyttäytyminen. Optimoi suunnittelu tarvittaessa Moldflow-analyysin (Moldflow) avulla.
2. prosessin lukitseminen: vahvista ruiskutusnopeus, pitoaika/paine, muotin lämpötila ja jäähdytysaika ja luo prosessispesifikaatiot (SOP) ja valvontakaaviot.
3. massatuotanto ja online-valvonta: käytä SPC:tä, online-ulkonäkövalvontaa ja avainmittojen näytteenottoa vakauden varmistamiseksi ja luo hälytys- ja linjan pysäytysmenettelyt poikkeavuuksien varalta.
4. Jälkikäsittely ja kokoonpanon valmistelu: suorita purseenpoisto, asennuksen kokoonpano, pulttien asennus tai lämpökiinnitys ja suorita toiminnalliset ja sopivuustarkastukset ennen kokoonpanoa.
