alumiiniseospainevalumuottiratkaisut

alumiiniseosvalumuottiratkaisut suurille tuotantomäärille

Laadukkaat alumiiniseosvalumuotit vaikuttavat suoraan valukappaleiden mittatarkkuuteen, pinnan laatuun ja tuotannon vakauteen, ja ne soveltuvat autonosien, elektronisten jäähdytyselementtien, teollisuuden koteloiden, kodinkoneiden ja erilaisten tarkkuusvalukappaleiden massatuotantoon.

Kuvaus

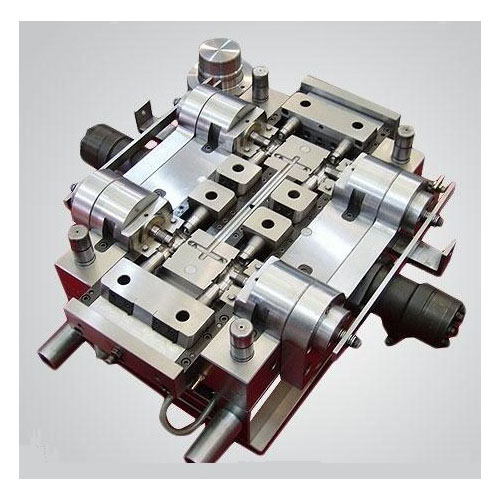

Alumiiniseospainevalumuotti on alumiiniseospainevalutuotannossa käytettävä ydintyökalu, joka vastaa sulan metallin muottiin täyttämisestä, jäähdyttämisestä, muovauksesta ja poistamisesta.

Muottimateriaalit ja pintakäsittelyt:

  1. Muottiteräkset: Yleisiä materiaaleja ovat lämmön- ja kulutuskestävät muottiteräkset, kuten H13, S136 ja 420. Sopiva laatu on valittava alumiiniseoksen tyypin ja tuotantomäärän perusteella, ja muottiin on sovellettava asianmukaista lämpökäsittelyä.
  2. Pintakäsittely: Nitraus, kromaus, PVD tai muut pintakovetusmenetelmät parantavat kulutuskestävyyttä ja alumiinin tarttumisen estokykyä, pidentävät muotin käyttöikää ja parantavat pinnan laatua.
  3. Lämpökäsittely ja karkaisu: Tarkat lämpökäsittelyprosessit (karkaisu, karkaisu ja vanhentaminen) voivat lisätä muotin kovuutta ja sitkeyttä, mikä vähentää lämpöhalkeilun ja muodonmuutosten riskiä.

Muotin rakenne ja suunnittelun avainkohdat:

  1. Ontelon ja ytimen tarkkuus: Käytä sopivia toleranssiliitoksia ja paikannusrakenteita muotin sulkeutumisasennon ja ontelon yhdenmukaisuuden varmistamiseksi, jolloin saavutetaan vakaa mittatarkkuus.
  2. Jäähdytysjärjestelmän suunnittelu: Järjestä jäähdytyskanavat (tai upotetut jäähdytysputket) asianmukaisesti muotin lämpötilan säätelemiseksi, jähmettymisjaksojen lyhentämiseksi sekä lämpörasituksen ja vääntymisen vähentämiseksi.
  3. Syöttöaukot ja juoksuputket: Optimoi syöttöaukkojen tyypit ja sijainnit ja suunnittele sopivat virtauksen jakajat ja ylivuoto-/tuuletusominaisuudet, jotta sulan täyttö sujuu tasaisesti ja vältytään huokoisuudelta ja kylmäpaikoilta.
  4. Ejektio- ja liukukoneistot: Suunnittele ejektoritapit, levyt tai liukukoneistot osan geometrian mukaan varmistaaksesi turvallisen ja luotettavan ejektion ja purkauksen, mikä vähentää valuvikoja.
  5. Ilmanpoisto ja ilmanpoistourat: Suunnittele tehokkaat ilmanpoistokanavat jakolinjoille ja kriittisiin kohtiin, jotta vältät ilmataskujen ja palojälkien muodostumisen.

Muottien valmistusprosessit:

  1. Tarkkuuskoneistus: Käytä prosesseja, kuten CNC-jyrsintä, langallinen EDM, hidas syöttöinen langaleikkaus, uppo-EDM ja hionta, jotta saavutat korkean tarkkuuden onteloiden ja ytimien koneistuksessa.
  2. Kokoonpano ja virheiden korjaus: Lämpökäsittelyn jälkeen koota muottikomponentit tarkasti, suorita sovitustarkastukset ja tee koemuovausparametrien säätöjä, jotta sulkeminen, poistaminen ja jakolinjan liike ovat tarkkoja.
  3. Kokeellinen muovaus ja korjaus: Hanki ensimmäiset tuotteet kokeellisella muovauksella, analysoi viat ja säädä portti-, jäähdytys- ja poistoparametrejä; suorita ontelon korjaus tarvittaessa.

Alumiiniseosvalumuottien tyypilliset käyttöalueet:

  1. Autoteollisuus: korkealujuuksiset ja tarkat alumiiniseososat, kuten moottorin komponentit, voimansiirron osat ja korin lisävarusteet.
  2. Elektroniikka- ja jäähdytyselementtien komponentit: osat, jotka vaativat hyvää lämmönjohtavuutta ja pinnan laatua, kuten jäähdytyselementtien kotelot, siivet ja rakennekannattimet.
  3. Teollisuuslaitteet ja kotelot: keskikokoiset ja suuret alumiiniosat, kuten moottorikotelot, vaihdelaatikkokotelot ja mittarikotelot.
  4. Kuluttajatuotteet: laitepaneelit, koristeosat ja alumiiniseososat, jotka vaativat korkealaatuista ulkonäköä.
