Alumiinioksidikeramiikan CNC-työstö vaativiin käyttötarkoituksiin

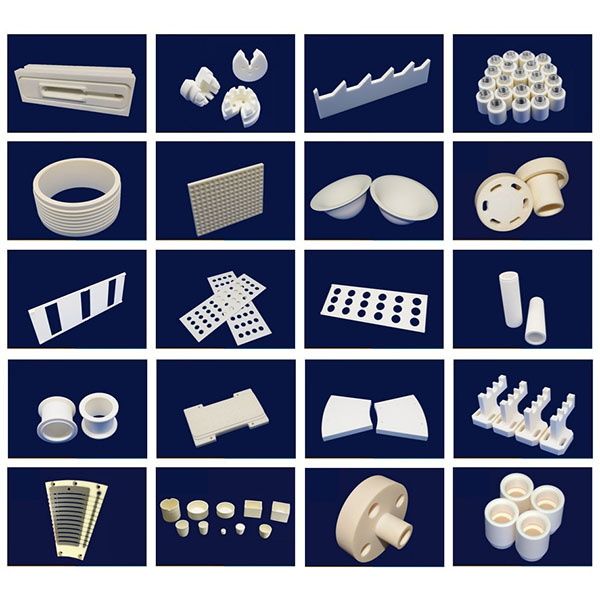

CNC-koneistettuja alumiinioksidikeramiikkatuotteita käytetään laajalti esimerkiksi sähköeristyksessä, tiivistyskomponenteissa, kulutusta kestävissä vuorauksissa, anturitukeissa, venttiilipesissä ja korkean lämpötilan rakenneosissa.

CNC-koneistetun alumiinioksidikeraamisen materiaalin tärkeimmät edut:

1. Laaja kokemus alumiinioksidin työstöstä, materiaalin murtumis- ja lastujen poistominaisuuksien tuntemus, mikä vähentää prosessointivirheitä.
2. Tarkka mitta- ja geometrian hallinta, joka tukee mikronitason tai sitä korkeampia tarkkuusvaatimuksia (riippuen geometriasta ja materiaalista).
3. Timanttityökalut ja erittäin hienot hionta-/kiillotusprosessit, jotka takaavat sisähalkaisijoiden ja liitospintojen pienen karheuden ja hyvän geometrisen muodon.
4. Ammattimaiset kiinnitys-, lämpötilan säätö- ja tärinänvaimennusratkaisut, jotka vähentävät työstöjännitystä ja ohutseinäisten osien muodonmuutosten riskiä.
5. Kattavat laadunhallinta- ja toiminnalliset testausjärjestelmät, jotka tukevat prototyyppien validointia ja tasalaatuista erän toimitusta.

Laitteet ja työkalut:

1. Koneet: Erittäin jäykät CNC-sorvit, kolmiakseliset ja viisiakseliset työstökeskukset, sisä-/ulkosylinterihiomakoneet, sorvaus-hiomakoneet ja erittäin tarkat karat, jotka soveltuvat ulkoreunojen, sisähalkaisijoiden, päätypintojen ja monimutkaisten onteloiden monivaiheiseen työstöön.
2. Työkalut ja kulutustarvikkeet: Timanttiset sorvaustyökalut, timanttiset päätyjyrsimet, timanttiset hiomalaikat, PCD-työkalut ja erittäin kovapinnoitetut työkalut, yhdistettynä erittäin hienoihin hioma-aineisiin ja kiillotusaineisiin; työkalujen geometria ja leikkaus-/hiomaparametrit on optimoitu eri alumiinioksidilaaduille.
3. Apujärjestelmät: Lämpötilan säätö- ja termostaattiset kiinnikkeet, tärinänvaimennuslaitteet, erittäin korkeapaineinen jäähdytys hiukkassuodatuksella, online-mittaus ja automaattiset lastaus-/purkausjärjestelmät, jotka parantavat koneistuksen vakautta ja erän yhdenmukaisuutta.

Alumiinioksidikeraamien CNC-työstön tärkeimmät menetelmät:

1. Tarkkuuskierros ja -poraus: Määritä ulko- ja sisäviitepisteet, suorita karkaisun ja puoliviimeistelyn työvaiheet ja tarkista keskittymis- ja aksiaalimitat.
2. Timanttihionta ja hionta: Käytä karkeistusta, viimeistelyä ja hiontaa tiukkojen sisähalkaisijan toleranssien ja pienen pinnan karheuden saavuttamiseksi, sopii laakerien sovituksiin ja tiivistysrajapintoihin.
3. Ultraäänivärähtelyllä avustettu koneistus (USM): Käytä ultraäänivärähtelyä ohutseinäisissä, kapeissa tai monimutkaisissa osissa leikkausvoimien vähentämiseksi ja halkeamien leviämisen estämiseksi.
4. EDM- ja mikrokoneistusleikkaus: Leikkaa tarkasti paikalliset geometriat, joita on vaikea koneistaa suoraan, kuten monimutkaiset sisäontelot, umpinaiset reiät ja paikannusurat.
5. Kiillotus ja kemiallis-mekaaninen kiillotus (CMP): Tuota peilipintaiset pinnat tiivistepinnoille ja kriittisille liitospinnoille kitkan vähentämiseksi ja hiukkasten tarttumisen minimoimiseksi.

Jäähdytys, lastujen poisto ja kiinnityssuunnittelu:

1. Jäähdytysstrategiat: Käytä hallittua jäähdytystä ja tarkasti suodatettuja voiteluaineita ja yhdistä tarvittaessa jäähdytysnesteen kierto ja lämpötilasäädellyt kiinnikkeet paikallisen ylikuumenemisen, lämpörasituksen tai mittapoikkeamien välttämiseksi.
2. Lastujen poisto ja puhdistus: Optimoi työkalun liikeradat ja lastukanavat ja käytä ultraääni- ja korkeapainepuhdistusta, tyhjiöpoistoa ja ilmapuhdistusta estääksesi hiukkasten tarttumisen koneistettuihin pintoihin ja vaikuttavan sovitustarkkuuteen.
3. Kiinnitysratkaisut: Mukautetut mandrelit, samankeskiset tuet ja monipistetukikiinnikkeet, joissa käytetään joustavia paikannus- ja jännityksen hajautusratkaisuja, vähentävät kiinnityksestä johtuvia jännityskeskittymiä ja estävät ohutseinäisten osien muodonmuutoksia.

Koneistettavat materiaalit ja tyypilliset sovellukset:

1. Materiaalit: Erilaiset alumiinioksidikeramiikat (eri laatuiset Al2O3 ja modifioidut järjestelmät), alumiinioksidipohjaiset komposiittikeramiikat ja päällystetyt alumiinioksidikeramiikat.
2. Tyypilliset sovellukset: Sähkö- ja elektroniikkateollisuuden eristyskomponentit, keraamiset holkit ja vuoraukset, tiivisterenkaat ja venttiilipesät, kulutusta kestävät vuoraukset, anturien tukirakenteet, pumppu- ja nesteenohjauskomponentit, lääketieteelliset ja optiset osat jne.

Suunnittelusuositukset ja valmistusohjeet:

1. Seinämän paksuus ja pituuden ja halkaisijan suhde: Vältä liian ohuita seinämiä tai liian suuria pituuden ja halkaisijan suhteita. Säilytä kiinnitysalueet tai lisää tarvittaessa jäykistysripoja suunnitteluun valmistettavuuden ja lopullisen osan lujuuden parantamiseksi.
2. Viisteet ja pyöristys: Tee sopivat viisteet tai pyöristykset reikien suuaukoihin, päätypinnoille ja kokoonpanoreunoihin jännityskeskittymien vähentämiseksi ja työkalun kulun ja kokoonpanon helpottamiseksi.
3. Koneistustoleranssit ja toleranssit: Määritä piirustuksissa selkeästi karkaisun ja viimeistelyn toleranssit sekä kokoonpanon sovitustoleranssit; varaa materiaalia kriittisillä liitospinnoilla lopullista hiontaa ja sovitustestausta varten.
4. Sintraus ja mittapoikkeamat: Ota huomioon mittapoikkeamat ja jäännösjännitykset alumiinioksidin sintrauksen jälkeen; varaa tarvittaessa koneistustoleranssi tai sovella kompensointistrategioita prosessissa.

Koneistustarkkuus ja pinnan laatu:

1. Mitta- ja geometrinen tarkkuus: Vaiheittaisella koneistuksella, online-mittauksella ja korjauksella ulkohalkaisija, sisähalkaisija, keskipisteisyys ja päätypinnan yhdensuuntaisuus voidaan tarkasti hallita, jotta ne täyttävät korkean tarkkuuden sovitusvaatimukset.
2. Pinnan karheus: Yhdistämällä hionta-, hoonaus- ja kiillotusprosessit voidaan saavuttaa alhainen Ra-arvo sisähalkaisijoilla ja liitospinnoilla, mikä parantaa käyntisujuvuutta ja käyttöikää.
3. Vikojen hallinta: Halkeamat, lohkeamat ja sulkeumat voidaan minimoida optimoimalla prosessiparametrit, vaiheittainen jännityksenpoisto ja tarvittavat mikroskooppiset tai rikkomattomat tarkastukset (esim. optinen mikroskopia, X/CT).
