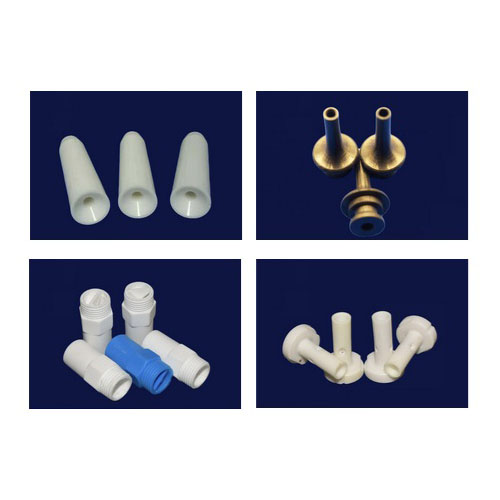

Keraamisten suuttimien CNC-työstö

Keraamisten suuttimien CNC-työstö ruiskutustarkkuuden varmistamiseksi

Tarjoamme ammattimaisia CNC-työstöpalveluja keraamisille suuttimille, keskittyen korkean tarkkuuden reikien vakaaseen saavuttamiseen, erinomaiseen sisäpinnan laatuun sekä erinomaisiin kulutus- ja korroosionkestävyyteen. Tuotteitamme käytetään laajalti tarkkuussuihkutus- ja sumutussuuttimissa, polttoaine- ja ruiskutusjärjestelmän suuttimissa, suulakkeissa ja suutinpäissä, mustesuihkukokoonpanoissa, teollisissa jäähdytys- ja kemiallisissa ruiskutusjärjestelmissä sekä muissa tilanteissa, joissa vaaditaan korkeaa virtauksen tasaisuutta ja kestävyyttä.

Kuvaus

Keraamisten materiaalien suuren kovuuden ja haurauden vuoksi saavutamme luotettavan työstön pitkille, kapeille läpivientirei’ille, mikro-reikäryhmille, kartiomaisille rei’ille ja monimutkaisille suutinmuodoille optimoimalla prosessireitit, käyttämällä erityisiä kiinnittimiä ja timanttipohjaisia leikkaustyökaluja.

Laitteet ja työkalut:

  1. Koneet ja jäykkyys: Varustettu erittäin jäykillä CNC-sorveilla, viisiakselisilla ja moniakselisilla CNC-työstökeskuksilla, erityisillä sisäporauskoneilla, tarkkuushiomakoneilla ja ultra-tarkkuuskaroilla, jotka takaavat aksiaalisen vakauden ja toistettavan paikannustarkkuuden pienihalkaisijaisia, pitkän halkaisijan ja pituuden suhdetta omaavia läpivientireikiä ja mikro-reikiä työstettäessä.
  2. Työkalut ja kulutustarvikkeet: Käytämme timanttipinnoitettuja mikropyöritystyökaluja, timanttijyrsimiä, timanttisia sisäporaushiomapäitä ja timanttisia hiomalaikkoja sekä erittäin hienoja hioma-aineita ja kiillotusaineita. Optimoimme työkalujen geometrian ja leikkaus-/hiomaparametrit eri keraamisille materiaaleille, jotta vähennämme lohkeilun ja halkeilun riskiä.
  3. Apujärjestelmät: Korkean tarkkuuden karat, tärinänvaimennusjärjestelmät, lämpötilasäädellyt kiinnikkeet, ultra-korkeapainejäähdytys- ja hiukkassuodatusyksiköt sekä online-mittaus- ja automaattiset lastaus-/purkausjärjestelmät parantavat tuotantoa ja yhdenmukaisuutta.

Tärkeimmät menetelmät keraamisten suuttimien CNC-työstössä:

  1. Tarkkuusporaus ja -työstäminen: Käytetään alkuperäisten läpivientireikien ja lähes lopullisten halkaisijoiden muodostamiseen, aksiaalisten vertailupisteiden määrittämiseen ja koaksialiteetin hallintaan.
  2. Sisäisen reiän hionta ja hionta: Timanttihionnan, hionnan ja ultrahienon hionnan avulla saavutetaan tiukat halkaisijan toleranssit ja alhainen sisäpinnan karheus, mikä parantaa nesteen virtauksen tasaisuutta ja ruiskutuksen suorituskykyä.
  3. Laser- ja ultraäänitekniikkaa hyödyntävä mikrokoneistus: Laserprosessointia tai ultraäänivärähtelyä voidaan käyttää parantamaan leikkausvoiman jakautumista, vähentämään halkeamien leviämistä ja koneistamaan vaikeasti saavutettavia mikro-ominaisuuksia.
  4. EDM- ja mikrokoneistusleikkaus: Monimutkaisten sisäisten geometrioiden, mikro-urien ja paikannusominaisuuksien paikalliseen muovaukseen ja leikkaamiseen.
  5. Kiillotus ja kemiallis-mekaaninen kiillotus (CMP): Peilipintaiset viimeistelyt suutinaukkoihin ja sisäisiin reikiin kitkan vähentämiseksi, hiukkasten juuttumisen estämiseksi ja ruiskutuksen vakauden optimoimiseksi.

Jäähdytys, lastujen poisto ja kiinnitys:

  1. Jäähdytysstrategiat: Käytä hallittua jäähdytystä ja tarkasti suodatettuja voiteluaineita yhdessä lämpötilasäädeltyjen kiinnikkeiden tai jäähdytysnesteen kiertokärjestelmien kanssa lämpömuodonmuutosten ja mittapoikkeamien välttämiseksi.
  2. Lastujen poisto ja puhdistus: Optimoi työkalun liikeradat ja lastujen poistokanavat ja käytä ultraääni- ja korkeapainepuhdistusta, ultraäänivärähtelyllä tapahtuvaa lastujen poistoa ja imupuhdistusprosesseja estääksesi hiukkasten tarttumisen sisäisiin reikiin, mikä vaikuttaisi suihkun tasaisuuteen.
  3. Kiinnitysratkaisut: Mukautetut sisäiset mandrelit, samankeskiset paikannuskiinnikkeet, monipistetukit ja joustavat kiinnitysrakenteet varmistavat vakauden ja estävät pitkien, kapeiden läpivientireikien ja ohutseinäisten rakenteiden muodonmuutokset koneistuksen aikana.

Koneistettavat materiaalit ja tyypilliset sovellukset keraamisten suuttimien CNC-koneistuksessa:

  1. Koneistettavat materiaalit: Alumiinioksidi (Al2O3), piinitridi (Si3N4), piikarbidi (SiC), zirkoniumoksidi (ZrO2), päällystetyt keraamit ja toiminnalliset komposiittikeraamit.
  2. Tyypilliset sovellukset: Tarkkuussuihkutus- ja sumutussuuttimet, polttoaine- ja ruiskutusjärjestelmän suuttimet, suulakkeet ja suutinpäät, mustesuihkutulostuskomponentit, jäähdytys- ja voitelusuuttimet, kemiallisten suihkutuslaitteiden suuttimet sekä erikoissuutinrakenteet korkean lämpötilan ja syövyttäviin ympäristöihin.

Käsittelytarkkuus ja pinnan laatu:

  1. Mitatoleranssit: Käyttämällä vaiheittaista karkaisua ja viimeistelyä yhdistettynä online-mittaukseen, reikien toleranssit voidaan hallita mikronitasolla (riippuen materiaalista ja reiän koosta); koaksiaalisuus ja sijaintitoleranssit voidaan hallita tarkasti tarpeen mukaan.
  2. Sisäreiän karheus: Hionnan, hoonauksen ja CMP:n yhdistelmillä sisäpinnat voidaan saada alhaisiksi Ra-arvoiksi, mikä vähentää hiukkasten tarttumista ja parantaa nesteen dynaamista käyttäytymistä.
  3. Vikojen hallinta: Optimoi leikkausparametrit, suorita vaiheittainen jännityksenpoisto ja käytä tarvittavia mikroskooppisia tai rikkomattomia testausmenetelmiä (kuten CT) halkeamien, lohkeilun ja sisäisten sulkeumien minimoimiseksi.
