Keraamisten pumppujen CNC-työstö tarkkuutta vaativaan lääketieteelliseen käyttöön

Erikoistuneiden koneiden, timanttityökalujen ja kehittyneiden prosessien avulla voimme tarjota korroosionkestäviä, kulutusta kestäviä keraamisia pumppukomponenttiratkaisuja, joilla on erinomainen tiivistyskyky esimerkiksi kemian prosessointiin, lääkkeisiin, öljyyn, puolijohteisiin, elintarvikkeisiin ja korkean lämpötilan syövyttävien aineiden siirtoon.

Laitteet ja työkalut:

1. Koneet ja jäykkyys: Käytämme erittäin jäykkiä viisiakselisia ja kolmiakselisia CNC-jyrsinkoneita, tarkkoja ulkoisia sylinterihiomakoneita ja erikoistuneita mikrokoneistuslaitteita, jotta voimme täyttää monimutkaisten virtauskanavien ja monipuolisen koneistuksen sijoitus- ja toistettavuusvaatimukset.
2. Työkalut ja kulutustarvikkeet: Käyttämällä timanttijyrsimiä, timanttiväännintyökaluja, timanttihiomalaikkoja ja ultrakovapinnoitettuja työkaluja optimoimme työkalujen geometrian ja leikkausparametrit keraamisten materiaalien kovuuden mukaan, jotta halkeilua ja murtumista voidaan vähentää.
3. Apulaitteet: Korkean tarkkuuden karat, erittäin korkeapaineiset jäähdytys- ja suodatusjärjestelmät, tärinänvaimennuslaitteet ja tarkkuuskiinnikkeet varmistavat koneistuksen vakauden ja pinnan eheyden.

Keraamisten pumppujen CNC-koneistuksen tärkeimmät menetelmät:

1. Tarkkuusjyrsintä ja veistos: Käytetään monimutkaisten ulkomuotojen, virtauskanavien, juoksupyörän siipiprofiilien ja liitoslaippojen muodostamiseen. Käytetään viisiakselista niveltä monimutkaisten geometrioiden valmistamiseen yhdellä asetuksella.
2. Hionta ja kiillotus: Timanttihiontaa ja mekaanista kiillotusta käytetään parantamaan tiivistyspintojen ja laakeripintojen viimeistelyä ja geometrista tarkkuutta.
3. Ultraäänivärähtelyllä avustettu koneistus (USM): Vähentää leikkausvoimia, rajoittaa halkeamien leviämistä ja parantaa hauraiden keraamisten materiaalien pinnan laatua; sopii hoikkille tai ohutseinäisille rakenteille.
4. Mikrohuokosten ja sisäisten onteloiden koneistus: Sisään- ja ulostuloporttien, ruiskutusreikien ja sisäisten virtauskanavien tarkka koneistus saavutetaan mikroporauksella, mikrojauhamisella tai erityisillä ohjatuilla prosesseilla.
5. Kemiallis-mekaaninen kiillotus (CMP) ja tarkkuushiomaus: Käytetään peilipintaisten tiivistyspintojen tai matalan kitkakertoimen omaavien kosketuspintojen saavuttamiseen nesteen tiivistys- ja vähäisen kulumisen vaatimusten täyttämiseksi.

Jäähdytys, lastujen poisto ja kiinnitys:

1. Jäähdytysstrategiat: Käytä hallittua jäähdytystä ja suodatettuja voiteluaineita paikallisen lämmön kertymisen vähentämiseksi ja lämpörasituksen aiheuttamien halkeamien tai mittapoikkeamien estämiseksi.
2. Lastujen poisto ja puhdistus: Suunnittele erityiset lastujen poistoreitit ja tehokkaat puhdistusmenettelyt, jotta hankaavat hiukkaset tai roskat eivät tartu tiivistepintoihin ja virtauskanaviin, mikä varmistaa kokoonpanon eheyden.
3. Kiinnitysratkaisut: Räätälöidyt jäykät ja joustavat kiinnikkeet, samankeskiset paikannuslaitteet ja monipistetukit varmistavat, että ohutseinäiset ja monimutkaiset osat eivät muutu muotoaan koneistuksen aikana.

Koneistettavat materiaalit ja tyypilliset sovellukset:

1. Tyypilliset materiaalit: Tiheä alumiinioksidi (Al2O3), piinitridi (Si3N4), piikarbidi (SiC), alumiinitridi (AlN) ja toiminnalliset keraamiset komposiittimateriaalit.

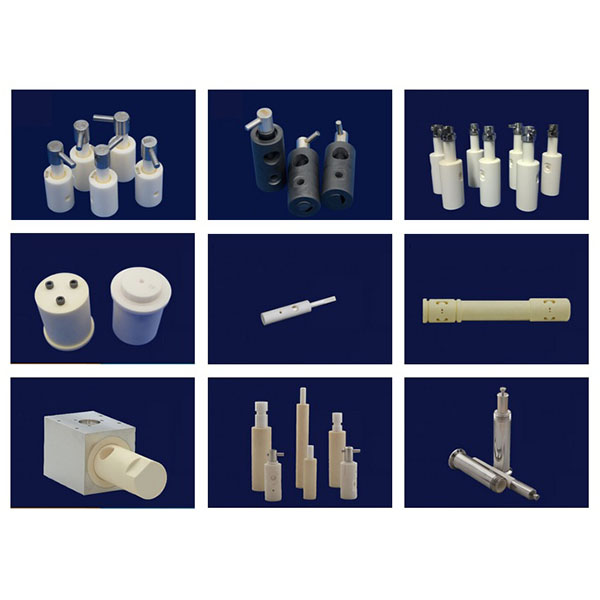

2. Tyypilliset sovellukset: Korroosionkestävät pumpun rungot ja päät, keraamiset juoksupyörät, tiivisteholkit, venttiilipesät, holkit, nesteenjakelijat ja komponentit korkean lämpötilan tai erittäin syövyttäville nesteensiirtojärjestelmille.

Suunnittelusuositukset ja valmistukseen liittyvät seikat:

1. Seinämän paksuus ja tuki: Vältä liian ohuita seinärakenteita tai varaa koneistustukikohdat suunnitteluvaiheessa, jotta vähennät murtumisriskiä koneistuksen ja käytön aikana.
2. Viisteet ja siirtymät: Käytä sopivia viisteitä virtauskanavissa, läpivientirei’issä ja reunoissa jännityskeskittymien vähentämiseksi ja koneistuksen sekä nesteen suorituskyvyn optimoinnin helpottamiseksi.
3. Tiivistys- ja liitospinnat: Suunnittele kriittiset tiivistyspinnat kiillotettaviksi tasoiksi tai sylinterimäisiksi pinnoiksi ja ota huomioon kokoonpanon raot ja pinnan karheusvaatimukset.
4. Modulaarinen suunnittelu: Erittäin monimutkaisten sisäisten kanavien tai syvien onteloiden osalta harkitse erillisten moduulien koneistamista ja niiden tarkkaa kokoamista, jotta saat parannettua tuotantoa ja helpotat myöhempää huoltoa.
