Keraamisten renkaiden CNC-työstö korkean suorituskyvyn osia varten

Erikoistuneiden työstökoneiden, timanttityökalujen ja kehittyneiden prosessien avulla saavutamme tarkan muovauksen, alhaiset kitkakertoimet ja erinomaisen kulutuksen- ja korroosionkestävyyden, jotka on räätälöity keraamisten materiaalien korkeaan kovuuteen ja haurauteen. Näiden ominaisuuksien ansiosta tuotteitamme voidaan käyttää laajasti laakerirenkaissa, venttiilipesissä, anturirenkaissa, tiivistealuslevyissä ja erilaisissa rengasmaisissa komponenteissa, jotka toimivat korkeissa lämpötiloissa, kuluttavissa olosuhteissa tai syövyttävissä olosuhteissa.

Laitteet ja työkalut:

1. Koneet ja jäykkyys: Varustettu erittäin jäykillä CNC-sorveilla, kolmi- ja viisiakselisilla CNC-työstökeskuksilla, sisä- ja ulkosylinterihiomakoneilla, hiontakoneilla, tarkkuussorvaus-hiontakoneilla ja erikoistuneilla mikro-tarkkuuskoneistuslaitteilla, jotka täyttävät kiinnitys-, asemointi- ja toistettavuusvaatimukset pienille, halkaisijaltaan suurille ja seinämiltään ohuille rengaskomponenteille.
2. Työkalut ja kulutustarvikkeet: Käyttämällä timanttisia sisä- ja ulkokara-työstötyökaluja, timanttisia päätyjyrsimiä, timanttisia hiomalaikkoja, ultrakovapinnoitettuja työkaluja ja hienohionnan kulutustarvikkeita optimoimme työkalujen geometrian ja leikkaus-/hiontaparametrit keraamisille materiaaleille, jotta vähennämme sirpaleiden, halkeamien ja lämpövaurioiden riskiä.
3. Apulaitteet: Korkean tarkkuuden karat, lämpötilasäädellyt kiinnikkeet, erittäin korkeapaineiset jäähdytys- ja hiukkassuodatusjärjestelmät, tärinänvaimennuslaitteet ja erikoiskinnikkeet (tornat, holkit, joustavat paikannuslaitteet) varmistavat koneistuksen vakauden ja pinnan eheyden.

Keraamisten renkaiden CNC-koneistuksen tärkeimmät menetelmät:

1. Tarkkuuskierros ja sisä-/ulkoporaus: Käytetään aihioiden vertailupisteiden määrittämiseen, samankeskiseen paikannukseen ja puolivalmistukseen sisä- ja ulkoakseleiden kohdistuksen ja päätypisteiden yhdenmukaisuuden varmistamiseksi.
2. Sisä- ja ulkohionta ja hionta: Käytetään timanttihiontaa ja hienohiontaa tiukkojen säteittäisten toleranssien ja pienen pinnan karheuden saavuttamiseksi, mikä täyttää vierintä- tai liukuliitosten vaatimukset.
3. Ultraäänivärähtelyllä avustettu koneistus (USM) ja ultrahieno hionta: Vähentää leikkausvoimia ja estää halkeamien leviämistä, sopii erityisesti ohutseinäisille tai erittäin hauraille keraamisille rengasrakenteille.
4. EDM ja mikrokoneistus: Monimutkaisten geometrioiden, sisäisten/ulkoisten urien, paikannusurien tai hyvin pienten reikien paikallisessa muovauksessa ja leikkaamisessa.
5. Kiillotus ja kemiallis-mekaaninen kiillotus (CMP): Tuottaa peilipintaisia viimeistelyjä tiivistyskosketuspinnalle tai liukuville liitospinnoille kitkan vähentämiseksi ja tiivistyksen ja käyttöiän parantamiseksi.

Jäähdytys, lastujen poisto ja kiinnitys:

1. Jäähdytysstrategiat: Käytä hallittua jäähdytystä ja suodatettuja voiteluaineita yhdessä lämpötilasäädeltyjen kiinnikkeiden tai jäähdytyskierron kanssa, jotta vältetään paikallinen lämpötilan nousu, joka voi aiheuttaa lämpöjännitystä ja mittapoikkeamia.
2. Lastujen poisto ja puhdistus: Optimoi työkalun liikeradat ja lastujen poistokanavat rengasmaisten osien osalta yhdistettynä ultraääni- ja korkeapainepuhdistukseen, ilmapuhdistukseen ja tyhjiöpoistoon, jotta estetään hiukkasten tarttuminen liitos- tai tiivistyspintoihin, mikä vaikuttaisi suorituskykyyn.
3. Kiinnitysratkaisut: Mukautetut mandrellit, samankeskiset paikannuskiinnikkeet, joustavat kiinnikkeet ja monipisteiset tukirakenteet varmistavat vakauden ja estävät ohutseinäisten tai kapeiden rengasosien muodonmuutokset työstön aikana.

Koneistettavat materiaalit ja tyypilliset sovellukset keraamisten renkaiden CNC-koneistuksessa:

1. Tyypilliset materiaalit: alumiinioksidi (Al2O3), piinitridi (Si3N4), piikarbidi (SiC), alumiinitridi (AlN), toiminnalliset keraamiset komposiittimateriaalit ja pinnoitetut keraamit.

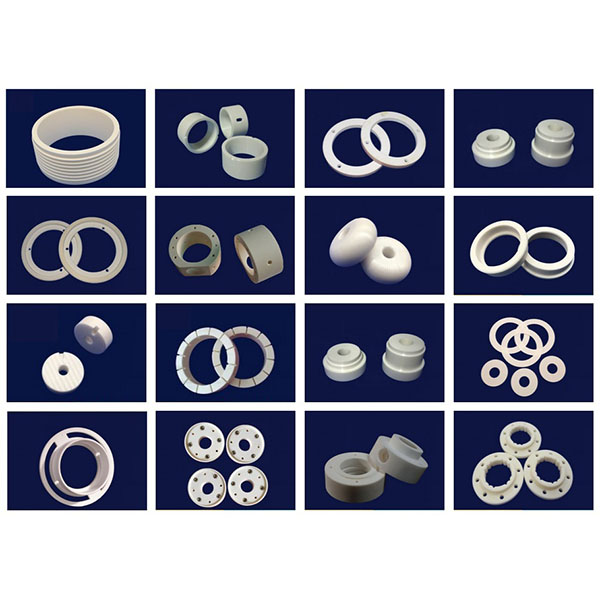

2. Tyypilliset sovellukset: Laakerirenkaat, venttiilin istukkarengas, tiivisterenkaat, paikannusrenkaat, nesteenohjaus- ja mittausrenkaan komponentit, anturien suojarenkaat, kulutusta ja korroosiota kestävät rengasmaiset komponentit puolijohde- ja kemianlaitteisiin sekä tarkkuusrenkaat lääketieteellisiin ja analyyttisiin instrumentteihin.

Suunnittelusuositukset ja valmistusnäkökohdat:

1. Seinämän paksuus ja poikkileikkauksen suunnittelu: Vältä liian ohuita seinämiä ja liiallisia sisä-/ulkohalkaisijasuhteita; varaa tarvittaessa kiinnitys-/tukialueita tai lisää rengasmaisia jäykistysripoja suunnitteluvaiheessa valmistettavuuden ja käytön luotettavuuden parantamiseksi.
2. Viisteet ja reunaviisteet: Tee sopivat viisteet tai reunaviisteet sisä-/ulkoaukkoihin, päätypinnoille ja kosketusreunoille jännityskeskittymien vähentämiseksi ja koneistuksen ja kokoonpanon helpottamiseksi.
3. Varaumat ja sovitustoleranssit: Määritä koneistusvaraumat ja sovitustoleranssit selkeästi; kriittisissä tiivistys- tai vierintäpintoissa on säilytettävä irrotettava materiaali lopullista viimeistelyä ja säätöä varten.
4. Modulaarinen koneistus: Erittäin suurihalkaisijaisissa tai erityisen pitkissä renkaissa kannattaa harkita segmenttikoneistusta ja tarkkoja kokoonpanoliitoksia, jotta voidaan vähentää rikkoutumisriskiä ja helpottaa tarkastusta ja kuljetusta.
