tehokas peitelevyn leimausmuotin suunnittelu suurille tuotantomäärille

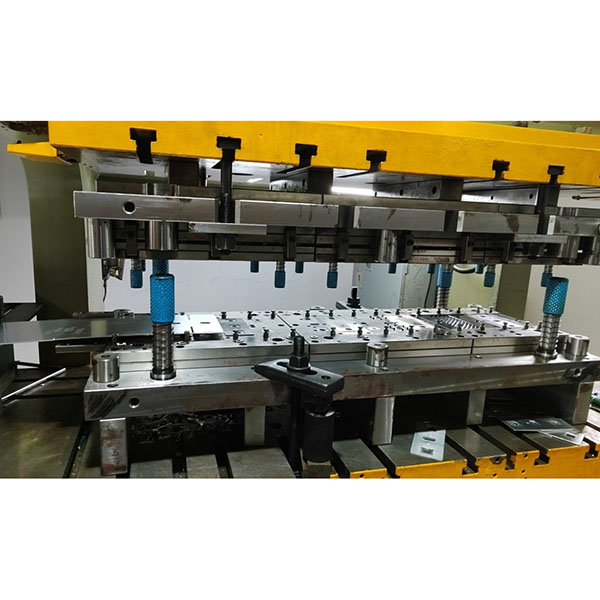

Kansi-levyn leimausmuotti sopii ohuille levyosille, jotka vaativat suurta mittatarkkuutta ja hyvää ulkonäköä, kuten elektroniikkakotelojen kannet, laitepaneelit, pienet autojen kannet ja ohjauspaneelit.

Kansilevyn leimausmuotin pääominaisuudet:

1. korkea tuottavuus: tukee moniasemaisia/progressiivisia muottisuunnitelmia jatkuvalla syötöllä; yksivaiheiset tai moniasemaiset muotit voivat tuottaa suuria määriä kelvollisia osia päivässä.
2. korkea tarkkuus: muotit suunnitellaan asiakkaan piirustusten mukaan, ja leikkausvälystä ja taivutuksen palautumisesta johtuvaa kompensaatiota valvotaan tarkasti; tyypilliset toleranssit voivat olla ±0,1 mm (riippuen osan koosta ja prosesseista).
3. integroidut prosessit: voidaan yhdistää leikkaus, lävistys, laippaus, taivutus, kohokuviointi, viisteytys ja muut toiminnot toissijaisen käsittelyn vähentämiseksi.
4. Pinnan suojaus: muottien pinnat voidaan nitroida, karbonitroida, PVD-pinnoittaa tai hioa pinnan kestävyyden lisäämiseksi ja naarmuuntumisen vähentämiseksi.
5. laaja materiaalien yhteensopivuus: sopii yleisiin ohutlevymateriaaleihin, kuten kylmävalssattuun teräkseen, galvanoituun teräkseen, ruostumattomaan teräkseen (sus304/sus301 jne.) ja alumiiniseoksiin.

muottityypit ja suositellut käyttötilanteet:

1. Yksiasemainen/yhdistelmämuotti: leikkaus ja lävistys suoritetaan samanaikaisesti, sopii yksinkertaisen rakenteen ja pienten tai keskisuurten erien kansilevyille.
2. progressiivinen/moniasemainen muotti: peräkkäinen muovaus useissa asemissa automaattisella syötöllä, sopii suurten volyymien tuotantoon, jossa työvoiman tarve on vähäinen.
3. siirtomuotti: käytetään monimutkaisissa prosesseissa tai suuremmissa osissa, sopii moniprosessitoimintoihin, tarkkaan syvävetoon tai korkealujuuksisiin materiaaleihin.
4. syvävetomuotti: käytetään, kun kannessa on selviä syvennyksiä tai se vaatii syvämuovausta, yleensä yhdistettynä hydraulisiin tai erikoistuneisiin syvävetoprosesseihin.

materiaali- ja lämpökäsittelysuositukset:

1. yleiset muottiteräkset: skd11, h13, s45c (materiaalin valinta vaihtelee muottikomponentin mukaan).
2. kriittisten onteloiden ja lävistimien suositellaan olevan karkaistuja ja karkaistuja tai pintanitrattuja; pvd-pinnoite voidaan levittää tarvittaessa tarttumisen estämiseksi ja käyttöiän pidentämiseksi.
3. Ohjauskomponenteissa ja materiaalia pitävissä osissa voidaan käyttää kulutusta kestäviä seoksia, joihin on tehty pintakäsittely, jotta vaihdettavien osien käyttöikä ja vakaus pidentyvät.

Suunnittelun ja prosessin hallinnan avainkohdat:

1. leikkausvälys: suunnitellaan levyn paksuuden ja materiaalin kovuuden mukaan (yleensä 5–15 % levyn paksuudesta) osan laadun varmistamiseksi ja purseiden vähentämiseksi.
2. Taivutuksen palautumisen kompensointi: kompensoi palautuminen materiaalin ominaisuuksien ja taivutussäteen perusteella kulman tarkkuuden varmistamiseksi.
3. Tyhjennyspidike ja vetovoiman jakautuminen: Suunnittele tyhjennyspidikevoima järkevästi rypistymisen ja halkeilun estämiseksi.
4. romun poisto ja poistaminen: huomioi lastujen poisto ja poistamisen suunnittelu reikien ja pienten osien osalta tukosten välttämiseksi.
5. Voitelu ja jäähdytys: ruostumattomalle teräkselle tai vaikeasti muovattaville materiaaleille on käytettävä sopivia voiteluaineita ja säädettävä puristimen nopeutta naarmuuntumisen ja tarttumisen vähentämiseksi.

Yleisiä sovellusesimerkkejä:

1. elektroniikkalaitteiden takakannet, kannettavien tietokoneiden tai reitittimien kotelopaneelit.
2. laitteiden ohjauspaneelit ja koristeelliset peitelevyt.
3. pienet autojen peitelevyt, koristeelliset listat ja sisätilojen komponentit.
4. teollisuuden ohjauskoteloiden ovet, suodattimien tukilevyt jne.
