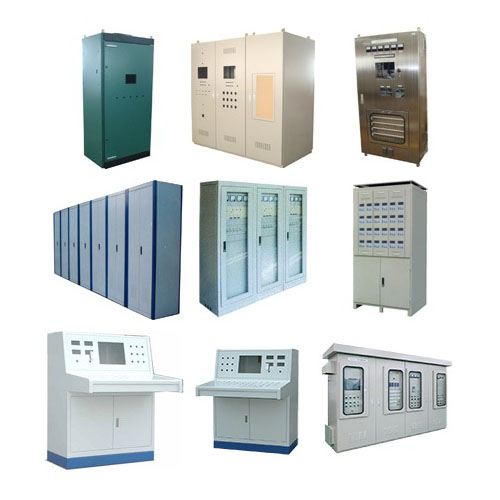

sähkökaapin metallilevyjen valmistus paneeleita varten

Valmiit sähkökotelon metallituotteet ovat rakenteeltaan vankkoja, tiiviitä ja suojaavia, ja niissä on kätevä johdotus ja kaapelien reititys sekä hyvät lämmönpoisto- ja sähkömagneettisen suojauksen ominaisuudet. Niitä käytetään laajalti teollisuuden sähköohjauksessa, sähkönjakelujärjestelmissä, rakennusautomaatiossa, viestinnän tukiasemissa sekä ulko- ja sisäkäyttöön tarkoitetuissa sähkönjakelulaitteistoissa.

Valmistusprosessit ja -laitteet:

1. Laserleikkaus, plasmaleikkaus ja lävistyspuristin: käytetään ulkokotelon profiilien leikkaamiseen, aukkojen, tuuletusreikien ja kiinnitysreikien paikkojen tekemiseen.
2. CNC-taivutus (CNC, puristin): käytetään kaapin laippojen, reunojen ja kiinnityskannattimien muodostamiseen, mikä varmistaa kokoonpanon sopivuuden ja rakenteellisen lujuuden.
3. Leimaaminen ja muovaus: käytetään standardiosien ja vahvistusosien tehokkaaseen massatuotantoon.
4. Hitsaus ja liitos: pistehitsaus, TIG-hitsaus, kaarihitsaus ja pulttiliitokset tai niittiliitokset, joita käytetään kotelon kokoonpanoon ja sisäisten tukien kiinnitykseen.
5. Pintakäsittelylinjat ja automatisoitu kokoonpano: jauhemaalausuunit, esikäsittelylinjat ja automatisoidut kiinnitys-/kokoonpanopisteet tuottavuuden ja yhdenmukaisuuden parantamiseksi.

Rakenteelliset suunnittelunäkökohdat ja toiminnallisuus:

1. Suojaus ja tiivistys: tiivistysurien, tiivisteiden ja tyynyjen suunnittelu IP-luokitusvaatimusten mukaisesti pöly- ja vesisuojan tarjoamiseksi sekä ulko- ja sisäkäyttöympäristöjen vaatimusten täyttämiseksi.
2. Johdotus ja maadoitus: varaa kaapelin sisään-/ulosmenokohdat, maadoitusliittimet ja kaapelikanavat ja optimoi reititys helpottamaan paikan päällä tapahtuvaa johdotusta ja huoltoa.
3. Lämmön haihtuminen ja ilmanvaihto: suunnittele ilmanvaihtoreiät, tuulettimien sijainnit ja jäähdytyselementtien kiinnityspinnat järkevästi, jotta sisäisten laitteiden käyttölämpötila pysyy vakaana.
4. Lujuus ja muodonmuutoskestävyys: paranna jäykkyyttä ja vähennä tärinän vaikutuksia sopivilla taivutussäteillä, jäykistysripoilla ja sisäisillä tukirakenteilla.
5. Turvallisuus ja standardien noudattaminen: suunnittelussa otetaan huomioon maadoitus, eristys, johtimien välimatka sekä asiaankuuluvat sähköstandardit ja sertifiointivaatimukset (esim. CE, UL jne.).

Pintakäsittelyt ja jälkikäsittely:

1. Pintakäsittelyvaihtoehdot: jauhemaalaus, maalaus, kuumasinkitys, galvanointi, anodisointi (alumiinille), fosfatointi jne.
2. Viimeistelyt ja värit: voidaan räätälöidä RAL-värikartan tai asiakkaan näytteiden mukaan värin ja tekstuurin osalta.
3. Purseenpoisto ja viistokärjet: suorita purseenpoisto ja viistokärjet leikkaamisen ja lävistämisen jälkeen kokoonpanon turvallisuuden ja yhdenmukaisen ulkonäön varmistamiseksi.
4. Toissijainen käsittely: poraus ja kierteitys, jyrsintä, inserttien asennus, saranan ja lukon asennus sekä sisäisten kiskojen ja kiinnikkeiden asennus.

Käyttöalueet:

1. Teolliset sähkönjakelulaatikot ja ohjauskaapit, sähkönjakeluhuoneen laitteet.
2. Rakennusautomaatio ja älykkäät rakennusohjauskaapit.
3. Viestinnän tukiasemien ja laitetilojen sähkönjakelukaapit, UPS- ja akkukaapit.
4. Liikennevalojen ja rautatieliikenteen ohjauskotelot, ulkoiset virransyöttökotelot.
5. Erikoistuneet teollisuuslaitteiden kaapit ja räätälöidyt elektronisten laitteiden kotelot.
