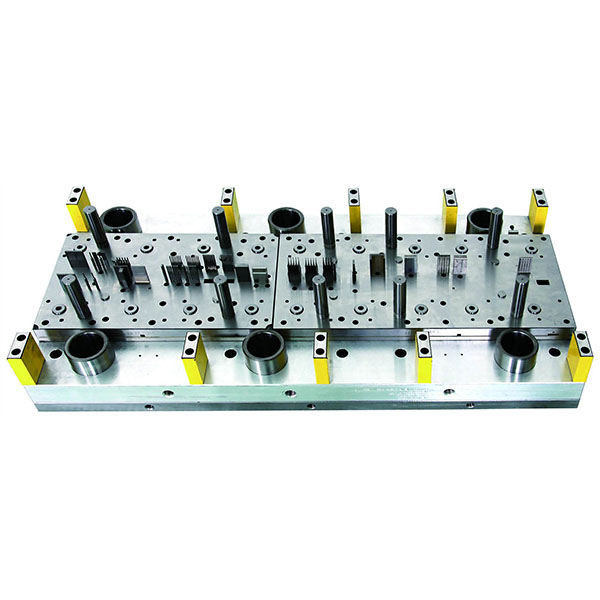

nopea puristinmuotti tarkkaan suurten volyymien tuotantoon

Nopeiden puristimien muotit on optimoitu rakenteellisen jäykkyyden, kulutuskestävyyden, voitelun ja lastujen poiston suhteen, jotta ne takaavat mittatarkkuuden, pinnan laadun ja pitkän käyttöiän nopeissa puristustilanteissa. Niitä käytetään yleisesti elektroniikkakoteloiden, laitepaneelien, pienten autonosien ja muiden suurivolyymisten komponenttien tuotannossa.

Nopeiden puristimien muottien pääominaisuudet:

1. nopea tuotanto: muotti on suunniteltu yhdessä syöttöjärjestelmien ja puristimien kanssa vastaamaan nopeita puristussyklit, mikä takaa suuren tuotannon yksikköä kohti ja sopii automatisoituihin tuotantolinjoihin.
2. korkea tarkkuus ja vakaus: tarkka ohjaus, sovitus ja jousituksen kompensointi takaavat kriittisten mittojen, kuten leikkaamisen, lävistämisen ja taivuttamisen, toistettavuuden.
3. kulutuskestävyys ja kestävyys: avainkomponenteissa käytetään erittäin kulutuskestäviä muottiteräksiä, jotka on lämpökäsitelty ja pintakäsitelty (esimerkiksi nitraus tai pvd-pinnoitus) kulumisen ja tarttumisen vähentämiseksi, mikä parantaa muotin käyttöikää.
4. optimoitu voitelu ja lastujen poisto: voitelumenetelmät ja -kanavat on optimoitu nopeisiin olosuhteisiin; muottien rakenteet helpottavat myös lastujen poistoa ja poistamista, mikä vähentää tukoksia ja odottamattomia pysähdyksiä.
5. Automaatioyhteensopivuus: yhteensopiva jatkuvien/progressiivisten muottien, siirto-muottien tai automaattisten syöttö- ja käsittelyjärjestelmien kanssa manuaalisen puuttumisen minimoimiseksi.

soveltuvat muottityypit suurten nopeuksien puristimien muotteihin:

1. progressiivinen/moniasemainen muotti: sopii erittäin korkeille tuotanto- ja syklivaatimuksille, jolloin nauha voidaan muotoilla peräkkäin useissa asemissa.
2. siirto-muotti: sopii monimutkaisiin muovaus- tai moniakselisiin toimintoihin ja voidaan yhdistää erikoistuneisiin syöttölaitteisiin.
3. yhdistelmämuotti: suorittaa useita toimintoja yhdellä iskulla, sopii yksinkertaisemmille osarakenteille, jotka vaativat suurta tehokkuutta.
4. syvävetomuotti: käytetään nopeilla tuotantolinjoilla, jotka vaativat nopeita ja vakaita syvävetotoimintoja, usein yhdistettynä erityisiin hydraulisiin tai servo-ohjausprosesseihin.

materiaali- ja lämpökäsittelysuositukset:

1. yleiset muottiteräkset: skd11, h13, s45c jne., materiaalin valinta ja lämpökäsittely osan toiminnon mukaan.
2. pinnan vahvistaminen: nitraus, karbonitraus tai pvd-pinnoitteet suositellaan kriittisille lävistimille, onteloille ja ohjauskomponenteille tarttumisen estämiseksi ja kulutuskestävyyden parantamiseksi.
3. Huomioi voiteluaineiden yhteensopivuus: pintakäsittelyjen tulee olla yhteensopivia tuotannossa käytettävien voiteluaineiden kanssa, jotta pinnoitteen irtoaminen tai voiteluaineen pettäminen voidaan välttää.

suunnittelun ja prosessin hallinnan avainkohdat:

1. välys ja reunakäsittely: nopeissa olosuhteissa on tarkasti hallittava leikkausvälys ja reunaviisteet, jotta voidaan varmistaa osan laatu ja vähentää leikkausvoiman vaihtelua.
2. Jousen palautumisen kompensointi ja jäykkyys: Suunnittele jousen palautumisen kompensointi materiaalin ominaisuuksien ja taivutussäteen perusteella kulman ja istuvuuden tarkkuuden parantamiseksi. Varmista muottilohkojen ja ohjainten riittävä jäykkyys tärinän vähentämiseksi.
3. Tyhjänpitäjän voima ja tärinän hallinta: Suunnittele tyhjänpitäjän voima ja puskurointilaitteet järkevästi, jotta vältetään aaltoilu, rypistyminen tai paikalliset halkeamat suurilla nopeuksilla. Käytä tarvittaessa tärinänvaimennus- tai vakautuslaitteita.
4. lastujen poisto, poisto ja jäähdytys: tehokas lastujen poisto ja poisto ovat kriittisiä suurilla syklisillä nopeuksilla, ja lämpötilan nousun hallintatoimenpiteet ovat tarpeen mittojen vakauden säilyttämiseksi.
5. turvallisuus ja valvonta: on suositeltavaa integroida muotin voiman valvonta, online-tarkastus tai nauhan katkeamisen tunnistus laitteiden ja prosessin vakauden varmistamiseksi.
