monikammioiset ruiskuvalumuottiratkaisut massatuotantoon

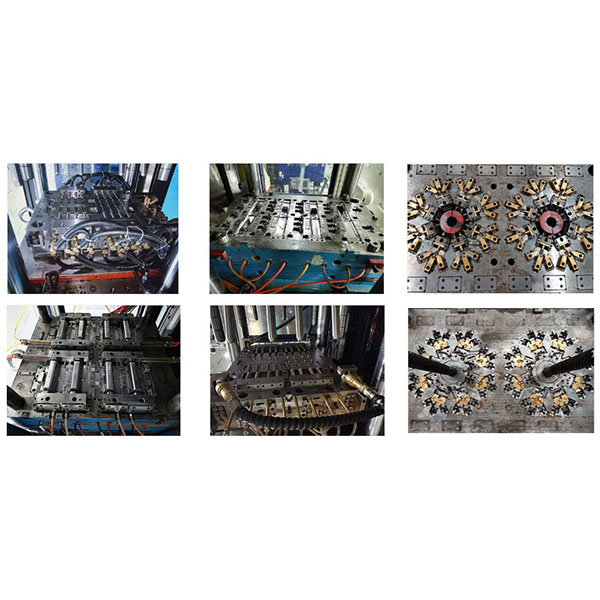

Monikammioinen ruiskupuristustuote on muottityyppi, jossa samaan muottiin on järjestetty useita kammioita, jotta useita valmiita osia voidaan tuottaa samanaikaisesti yhdellä puristus- ja ruiskutusjaksolla.

Tyypillisiä käyttötapauksia:

1. Kuluttajaelektroniikan kotelot, pienet liittimet ja kiinnikkeet, joita tarvitaan suurina määrinä.
2. Auton sisätilojen pienet osat, kiinnikkeet ja insertit, joita tuotetaan erissä.
3. Kotitalous- ja päivittäiskäyttöön tarkoitetut muoviset lisävarusteet (kuten ripustimet, soljet ja koristeosat).
4. Kertakäyttöiset lääkinnällisten laitteiden osat tai pienet steriloitavat tarvikkeet (riippuen materiaalista ja sertifiointivaatimuksista).
5. Pienet pakkaukset ja kuluttajatuotteiden osat, joiden tuotantoaika on lyhyt.

Päämuodot:

1. Useita identtisiä onteloita: jokaisella ontelolla on sama muoto ja koko, sopii yhden osatyypin massatuotantoon.
2. Perhemuotti: saman muotin eri ontelot tuottavat useita erilaisia osia, sopii sarjojen tai yhteensopivien komponenttien tuotantoon.
3. Pino-muotti: suurempi onteloiden määrä saavutetaan pinoamalla ylä- ja alaonteloita tai useita ontelokerroksia, mikä säästää lattiatilaa ja lisää tuotantoa.
4. Moniontelomuotti kuumakanavalla: käyttää kuumakanavajärjestelmää materiaalin tasaiseksi syöttämiseksi, mikä vähentää jätettä ja parantaa täyttötasapainoa.

Suunnittelukohdat ja tekniset näkökohdat:

1. Juoksuputken ja portin tasapaino: suunnittele kylmä- tai kuumajuoksuputken asettelu järkevästi ja käytä tarvittaessa venttiiliportteja tai tasapainotettua jakelua varmistaaksesi tasaisen täytön kaikissa onteloissa.
2. Tasapainoiset jäähdytyspiirit: tarjoa jokaiselle ontelolle vastaavat jäähdytysreitit, jotta vältetään lämpötilaerojen aiheuttama vääntyminen tai mittapoikkeamat.
3. Onteloiden tasaisuuden hallinta: käytä tarkkaa koneistusta ja tiukkaa toleranssien hallintaa varmistaaksesi onteloiden mittojen tasaisuuden ja pinnan laadun.
4. Muotin jäykkyys ja rakenne: muotin pohjan, ytimien ja ontelon asettelun on varmistettava tasainen voiman jakautuminen puristuksen aikana, jotta vältetään muodonmuutokset ja valumiset.
5. Ruiskupuristimen sovitus: varmista, että ruiskutusmäärä, puristusvoima ja koneen suorituskyky täyttävät samanaikaisen ontelomäärän ruiskutus- ja pito-vaatimukset.
6. Ilmanpoisto- ja poistosuunnittelu: järjestä ilmanpoistourat, poistotapit ja poistomekanismit oikein, jotta osat voidaan poistaa kokonaan ulkonäköä vahingoittamatta.
7. Huolto ja huollettavuus: suunnittele vaihdettavat ytimet, pääsy kuumakanavan huoltoon ja helposti puhdistettavat rakenteet pitkäaikaisten huoltokustannusten vähentämiseksi.

Monikammioisten ruiskupuristustuotteiden edut:

1. Lisää merkittävästi tuotantokapasiteettia ja alentaa yksikkökustannuksia osakohtaisesti (erityisesti pienille osille, joiden sykliajat ovat lyhyitä).
2. Parantaa tuotantolinjojen jatkuvaa toimituskykyä vähentämällä muottien vaihtotiheyttä ja seisokkiaikoja.
3. Saavuttaa tasaisempi tuotelaatu vakaissa prosessiolosuhteissa.

Monikammioisten ruiskuvalumuottien rajoitukset ja riskit:

1. Korkeat muottien valmistuskustannukset, monimutkainen rakenne ja pitkät kehitys- ja koemuovausjaksot.
2. Ontelon yhdenmukaisuuden ylläpitäminen on entistä vaikeampaa, mikä edellyttää tiukempaa prosessinvalvontaa ja muottivirtausanalyysin tukea.
3. Suuremmat vaatimukset ruiskupuristuskoneen suorituskyvylle, ja yksi vika voi vaikuttaa suureen määrään osia.
