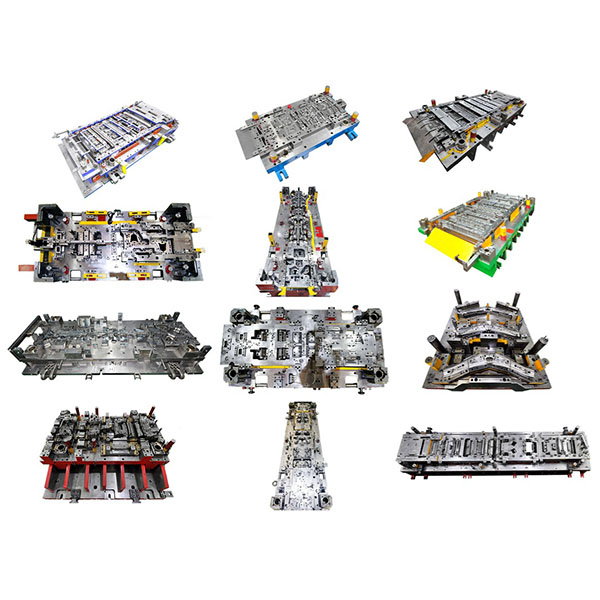

progressiivinen leimausmuotti metallikoteloille ja kiinnikkeille

Progressiivinen muottiprosessi soveltuu nopeaan, jatkuvaan massatuotantoon ja sillä voidaan tehokkaasti valmistaa monimutkaisia, useita työvaiheita vaativia ohutlevyosia yhdellä muottisarjalla ja yhdellä syöttölinjalla. Progressiivisia muotteja käytetään yleisesti pienten koteloiden, kosketusosien, jousikiinnikkeiden, elektronisten suojakansien ja muiden osien valmistukseen, jotka vaativat korkeita takttitaajuuksia ja vakaita mittoja.

Progressiivisten muottien pääominaisuudet:

1. Suuri nopeus ja kapasiteetti: Jatkuva kelasyöttö ja rinnakkaisasema-toiminta mahdollistavat erittäin lyhyet sykliajat ja vakaan tuotannon, mikä sopii keskisuurten ja suurten tuotantomäärien valmistukseen.
2. Korkea prosessien integraatioaste: Useita toimintoja suoritetaan peräkkäin nauhalla, mikä vähentää toimintojen välistä käsittelyä ja manuaalisia toimenpiteitä, parantaa tuottoa ja alentaa työvoimakustannuksia.
3. Hyvä yhdenmukaisuus ja vaihdettavuus: Tarkka muottisuunnittelu ja luotettava paikannus takaavat osien mittojen ja geometrian yhdenmukaisuuden, mikä helpottaa myöhempää kokoonpanoa ja vaihdettavuutta.
4. Selkeät kustannusedut: Alhaiset yksikkökustannukset ja korkea materiaalin käyttöaste; pitkäaikainen kuormitus vähentää entisestään massatuotannon yksikkökustannuksia.
5. Kompakti rakenne: Siirto-muotteihin verrattuna progressiiviset muotit ovat yleensä kompaktimpia ja vievät vähemmän lattiatilaa, mikä sopii nopeisiin puristimiin ja automatisoituihin tuotantolinjoihin.

Progressiivisten muottien sovellettavat osat ja käyttötilanteet:

1. Autonosat: liittimet, pidikkeet, kiinnikkeet, elektronisten komponenttien suojat jne.
2. Elektroniikka ja sähkölaitteet: akkukoskettimet, liittimet, anturikotelot, pienet kotelot jne.
3. Kodinkoneet ja kuluttajatuotteet: koristeosat, kiinnikkeet, oven saranan osat, paneelikiinnikkeet jne.
4. Rautatarvikkeet ja teollisuusosat: pienet laipat, tiivisteet, liitoslevyt ja muut moniasemaisilla muovauslaitteilla valmistetut ohutlevyosat.
5. Sopivat käyttötilanteet: jatkuvassa tuotannossa, jossa on tärkeää huomioida tuotantoaika, mittojen tasaisuus ja kustannukset.

Materiaalit ja pintakäsittelyn suositukset:

1. Yleiset materiaalit: kylmävalssattu teräs, ruostumaton teräs, kupari ja kupariseokset, alumiiniseokset ja muut kylmämuovattavat metallilevyt. Materiaalin laatu ja paksuus on sovitettava muotin rakenteeseen, vetosuhteisiin ja leimausprosessiin.
2. Pintakäsittelyt: Jälkikäsittely, kuten galvanointi, kemiallinen pinnoitus, maalaus, e-pinnoitus ja anodisointi (alumiinille) voidaan soveltaa; valitse käsittely korroosionkestävyyden, johtavuuden ja ulkonäkövaatimusten mukaan.
3. Suunnittelun sovittaminen: Arvioi osan muovattavuus ja yhteensopivuus jatkojalostusprosessien kanssa ennen materiaalien ja pintakäsittelyjen valintaa, jotta leimauslaatu tai kokoonpanon suorituskyky eivät heikkene.

Muotin suunnittelun ja valmistuksen avainkohdat:

1. Asemien sijoittelu ja nauhan sijoittelu: Järjestä asemat materiaalin käytön ja toimintavaiheen optimoimiseksi, hallitse vetosuhteita ja nauhan geometriaa virheiden vähentämiseksi.
2. Paikannus- ja ohjausarkkuus: Käytä tarkkoja ohjauspylväitä, holkkeja ja paikannusominaisuuksia varmistaaksesi synkronoidun paikannuksen ja työstötarkkuuden kaikissa asemissa.
3. Leikkuureunan ja välyksen suunnittelu: Aseta sopivat leikkuuvälykset ja leikkuureunan säteet materiaalin ja paksuuden perusteella työkalun käyttöiän pidentämiseksi ja leikkuulaadun parantamiseksi.
4. Voitelu ja romun käsittely: Suunnittele tehokkaat voitelujärjestelmät ja romun/poistopolut estämään materiaalin tarttumista, naarmuuntumista ja jumittumista ja varmistaaksesi jatkuvan toiminnan.
5. Kokeilu ja säätö: Suorita ensimmäisen osan tarkistus ja syklin säätö muotin kokeilun aikana; säädä asemien järjestystä, puskurointia ja nauhanpoistomekanismeja tarpeen mukaan tuotoksen vakauttamiseksi.

Prosessin hallinta ja laadunvarmistus:

1. Ensimmäisen tuotteen tarkastus: Kokeilun jälkeen suorita ensimmäisten tuotteiden mitta-, ulkonäkö- ja toimintatarkastus muotin ja prosessin parametrien vahvistamiseksi.
2. Online-valvonta: Käytä leimausparametrien valvontaa, automaattista laskentaa ja kriittisten mittojen otantatarkastusta poikkeamien havaitsemiseksi nopeasti ja vikojen määrän vähentämiseksi.
3. Huolto: Tarkista säännöllisesti leikkuureunan kuluminen, ohjainten istuvuus ja voitelun tila; vaihda kulutusosat suunnitelman mukaisesti ja kirjaa muotin käyttöikä.
4. Jäljitettävyys: Laadi erä- ja tarkastustiedot ongelmien jäljittämisen ja jatkuvan parantamisen helpottamiseksi.
