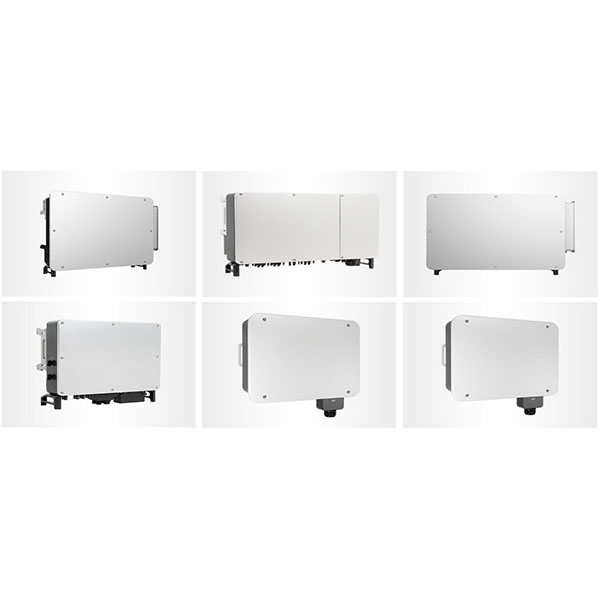

metallilevyinen invertterikotelo, jossa on EMI-suojaus ja tuuletusaukot

Ohutlevyiset invertterikotelot tarjoavat tasapainoisen yhdistelmän lujuutta, lämmönhallintaa ja sähkömagneettista yhteensopivuutta (EMC), ja ne voidaan räätälöidä tuuletusaukkojen, maadoituspisteiden, kiinnikkeiden ja kaapeliläpivientien avulla asiakkaan laitteiden asettelun, asennustavan ja toiminnallisten vaatimusten mukaisesti. Niitä käytetään laajalti teollisissa inverttereissä, aurinkosähköinverttereissä, sähköajoneuvojen latauslaitteissa, keskeytymättömissä virtalähteissä (UPS) ja niihin liittyvillä aloilla.

Peltisen invertterikotelon suunnittelu ja toiminnalliset näkökohdat:

1. Lämpösuunnittelu: Järjestä tuuletusaukot, pyörrekanavat, tuulettimen kiinnityskohdat ja jäähdytyselementin kiinnityskohdat asianmukaisesti; tue luonnollista konvektiota ja pakotettua ilmanjäähdytystä invertterin tehotiheyden lämpöhallinnan tarpeiden täyttämiseksi.
2. EMC ja suojaus: Käytä jatkuvia kosketuspintoja, johtavia pinnoitteita tai johtavia tiivisteitä; varaa maadoitusliittimet ja suojausväliseinät sähkömagneettisten häiriöiden (EMI) vähentämiseksi ja EMC-standardien testausvaatimusten täyttämiseksi.
3. Johdotus- ja kiinnitysaukot: Varaa tarkat aukot ja ruuvinreiät emolevyn (PCB), kondensaattoreiden, muuntajien ja riviliittimien sijaintien mukaan; tarjoa asennusta helpottavia kiinnikkeitä, välikappaleita ja kaapelikanavia, jotta kokoonpano on yhdenmukaista.
4. Rakenteellinen lujuus ja tärinänkestävyys: Suunnittele jäykistysripat, kantavat tuet ja tärinänvaimennuspisteet täriseviin tai liikkuviin käyttöympäristöihin sopiviksi, mikä parantaa luotettavuutta ja suojaa sisäisiä komponentteja.
5. Suojaus ja tiivistys: Suunnittele tiivistysurat, kumitiivisteet ja tyhjennysreiät vaaditun IP-luokituksen mukaisesti, jotta pöly-, vesi- ja teollisuusympäristön suojausvaatimukset täyttyvät.
6. Huollettavuus: Käytä irrotettavia sivupaneeleja, pikavapautuspaneeleja tai modulaarisia rakenteita helpottamaan paikan päällä tehtävää huoltoa, tuulettimen vaihtoa ja komponenttien päivityksiä.

Valmistusprosessit ja -valmiudet:

1. Leikkaus ja reikien poraus: Laserleikkaus, plasmaleikkaus, lävistys ja CNC-jyrsintä käytetään tarkkaan ääriviivojen leikkaamiseen ja reikien poraamiseen.
2. Taivutus ja muovaus: CNC-särmäyspuristimet (Press Brake) suorittavat laatikon taivutuksen, laipan muovauksen ja liitosreunan käsittelyn taivutuskulmien ja sijoitustarkkuuden varmistamiseksi.
3. Hitsaus ja kokoonpano: Pistehitsaus, MIG- ja TIG-hitsaus, pulttiliitokset ja niittaus yhdistetään erityisiin kiinnikkeisiin laatikon lujuuden ja kokoonpanon tarkkuuden saavuttamiseksi.
4. Pintakäsittely: Kuulapuhallus, fosfatointikäsittely, jauhemaalaus, maalaus, elektroforeesi tai anodisointi (alumiinille) parantavat säänkestävyyttä ja ulkonäön yhtenäisyyttä.
5. Viimeistely ja kokoonpano: Reikien jyrsintä, kierteiden kierteitys, purseenpoisto, taivutuksen jälkeinen muotoilu ja toiminnallinen testaus tukevat lisävarusteiden asennusta ja täydellisen sarjan toimitusta.

Käyttöalueet:

Sopii teollisiin inverttereihin, verkkoon kytkettyihin ja verkosta riippumattomiin aurinkosähköinverttereihin, sähköajoneuvoihin ja latauslaitteisiin, UPS-virtalähteisiin, tuulivoimakontrollien koteloihin, energianvarastointijärjestelmiin ja erilaisten tehoelektroniikkalaitteiden koteloihin.
